TFT-SP43 Digitaler 4,3″ LCD Spiegel-Monitor
Anschlussmöglichkeit für zwei Kamerasysteme
Separat auswählbare Bildschirmdarstellung
Schaltmöglichkeit über Triggersteuerungen
Einblendung von Hilfslinien zwecks Einparkhilfe

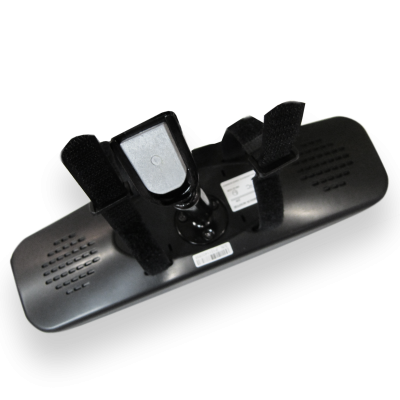

Montagemöglichkeiten über Klettband, Montagefuß oder
im Lieferumfang enthaltene Grundplatte
Systemvorteile
- Anschlussmöglichkeit für 2 Kameras
- Wahlweise automatisches Einschalten einer Kamera über Triggersignal (Rückwärtsgang) oder per Knopfdruck am Monitor
- Wahlweise normale oder gespiegelte Darstellung für jeden Eingang separat einstellbar
Technische Daten
| Bezeichnung |
TFT-SP43 |
| Monitor |
4,3" (10,9cm) TFT |
| Video System |
Autom PAL / NTSC |
| Auflösung |
391.680pix |
| Betrachtungswinkel |
U=70° / O=50° / R+L=70° |
| Leuchtstärke / Kontrast |
400 cd/m3 / 500:1 |
| Versorgungsspannung |
10-32 V DC |
| Stromaufnahme |
< 5 W |
| Tastensteuerung |
Gehäuseintegration |
| Betriebstemperatur |
-20°C ~ 70°C |
| Lagertemperatur |
-30°C ~ 80°C |
| Maße / Gewicht |
276x 91x 30 mm / 580g |
| Zertifizierungen |
E, CE, ROHS |
CM30N-DUC ~ 126° Bremslichtkamera ohne Kabelsatz für DUCATO

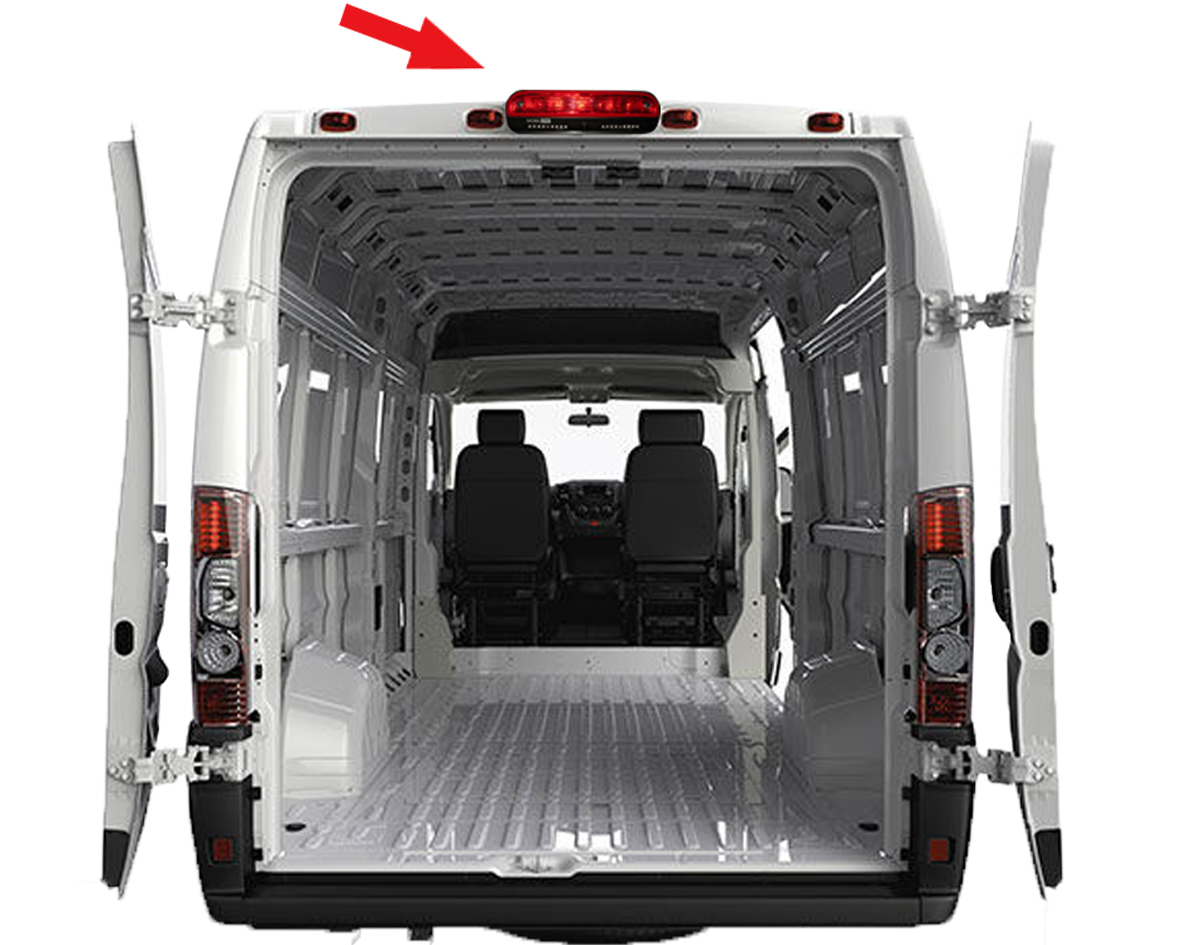

Integrierte Bremslichtkamera, stilische Kombination aus dritter Bremsleuchte und Rückfahrkamera
Leicht und einfach zu montieren
Kameraeinstellmöglichkeit entsprechend der Montageposition
Hochauflösender Bildsensor und Infrarot Nachtsichtfunktion
Kombinationsmöglichkeit mit zuschaltbaren Einparklinien
Systemvorteile
- Hochauflösendes Objektiv mit großem Betrachtungswinkel
- Geeignet für die Ansteuerung durch das Rückwärtsgang-Signal
- Selbstreinigende Objektiv-Ausstattung
- Farb-CMOS-Kamera (NTSC-Standard) mit bis zu 8m Nachtsicht durch IR-Dioden
- Elektronischer Helligkeitsabgleich
- Stilische Bauform
Technische Daten
| Bezeichnung |
CM30N-DUC |
| Sensortyp |
1/3" CMOS Farb-Sensor |
| Bildauflösung |
580 TV -Linien / hor. 728x vert. 488 |
| Versorgungsspannung |
12 V DC / 200 mA |
| Öffnungswinkel diagonal |
130°, horizontal 100°, vertikal 75° |
| Betriebstemperatur |
-30° C - +70° C |
| Lagertemperatur |
-40° C - +80° C |
| Nachtsicht |
16-IR Dioden / Sichtweite bis 8 m |
| Maße / Gewicht |
269x 77,5x 72 mm / 470g |
| Schockgeprüft |
8G |
| Schutzklasse |
IP68 / salzwasserbeständig |
| Zertifizierungen |
E, CE, ROHS konform |

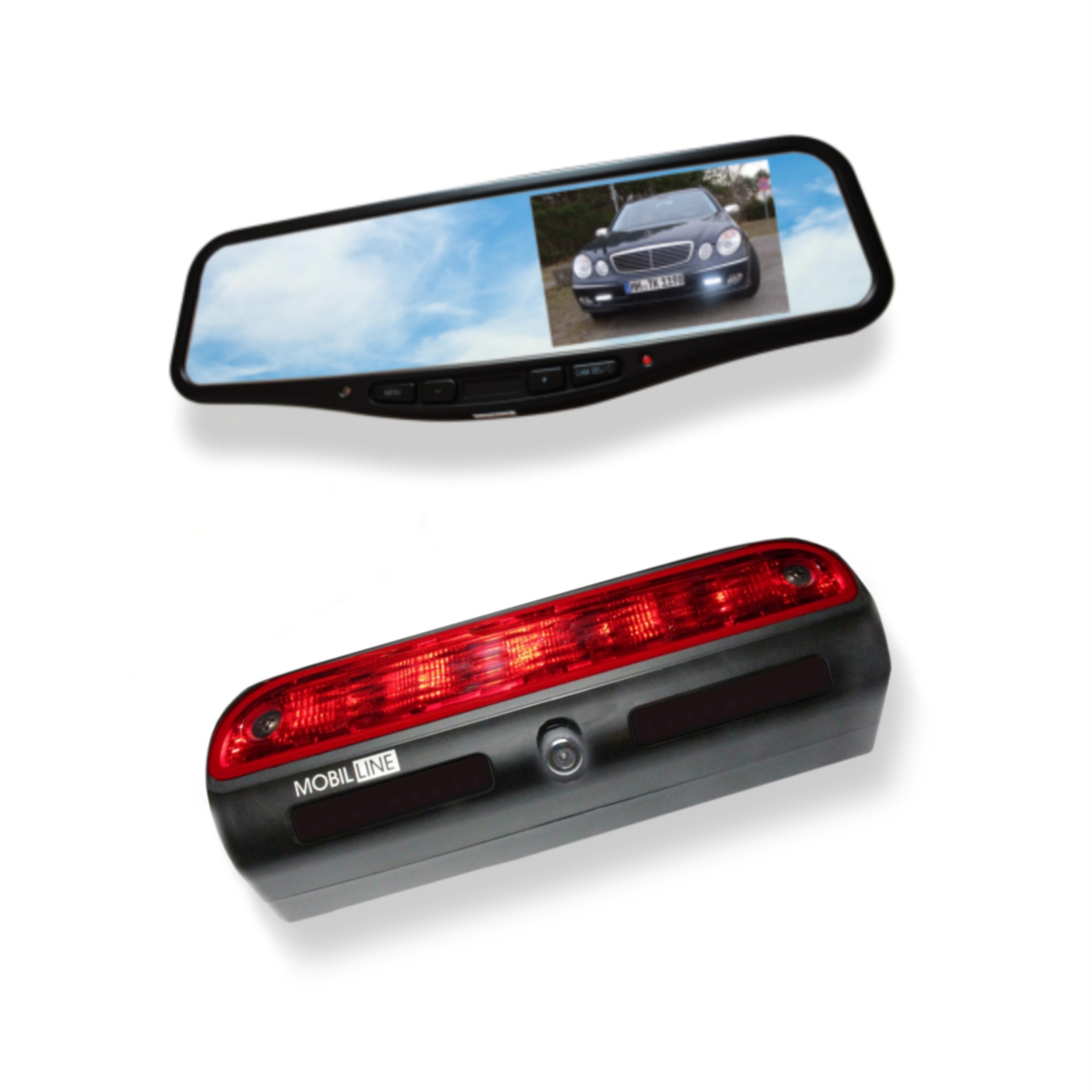

Lieferumfang
- Spiegelmonitor TFT-SP43
- Bremslichtkamera CM30N-DUC

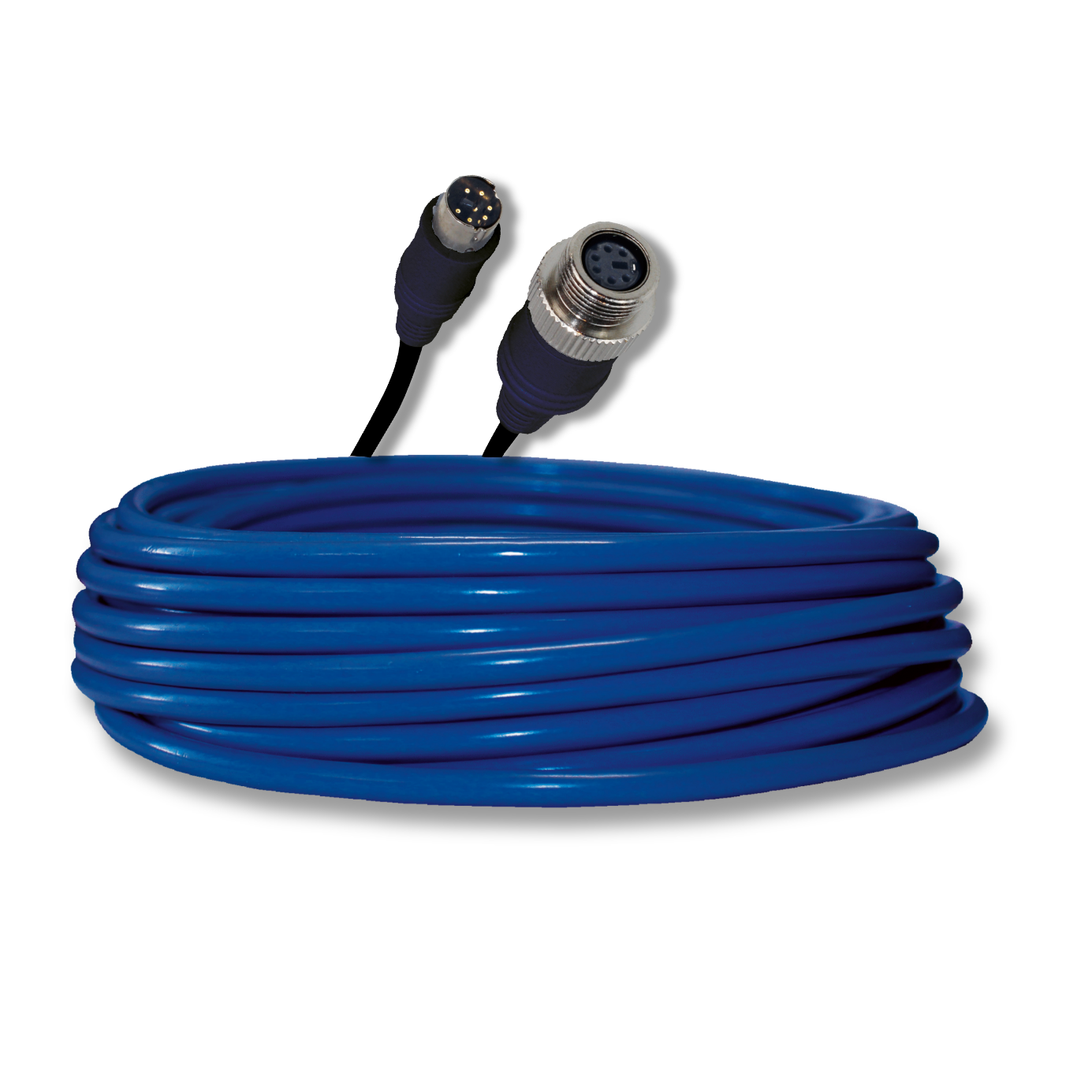

- Verbindungskabel 12m VL-6/12s

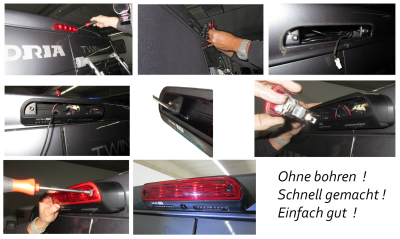

.jpg "Montageablauf Kamera")
