TFT-SP43 Digitaler 4,3″ LCD Spiegel-Monitor
Anschlussmöglichkeit für zwei Kamerasysteme
Separat auswählbare Bildschirmdarstellung
Schaltmöglichkeit über Triggersteuerungen
Einblendung von Hilfslinien zwecks Einparkhilfe
Montagemöglichkeiten über Klettband, Montagefuß oder
im Lieferumfang enthaltene Grundplatte
Systemvorteile
- Anschlussmöglichkeit für 2 Kameras
- Wahlweise automatisches Einschalten einer Kamera über Triggersignal (Rückwärtsgang) oder per Knopfdruck am Monitor
- Wahlweise normale oder gespiegelte Darstellung für jeden Eingang separat einstellbar
Technische Daten
| Bezeichnung |
TFT-SP43 |
| Monitor |
4,3" (10,9cm) TFT |
| Video System |
Autom PAL / NTSC |
| Auflösung |
391.680pix |
| Betrachtungswinkel |
U=70° / O=50° / R+L=70° |
| Leuchtstärke / Kontrast |
400 cd/m3 / 500:1 |
| Versorgungsspannung |
10-32 V DC |
| Stromaufnahme |
< 5 W |
| Tastensteuerung |
Gehäuseintegration |
| Betriebstemperatur |
-20°C ~ 70°C |
| Lagertemperatur |
-30°C ~ 80°C |
| Maße / Gewicht |
276x 91x 30 mm / 580g |
| Zertifizierungen |
E, CE, ROHS |

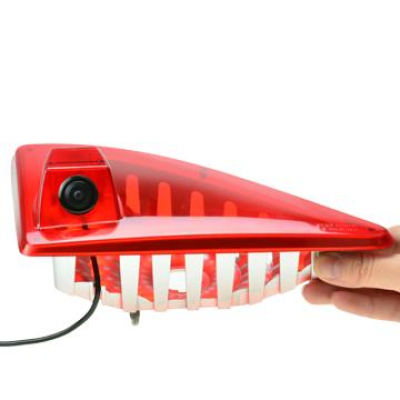

CM07N-RM ~ Renault Master / Opel Movano / Nissan - Rückfahrkamera im Bremslicht

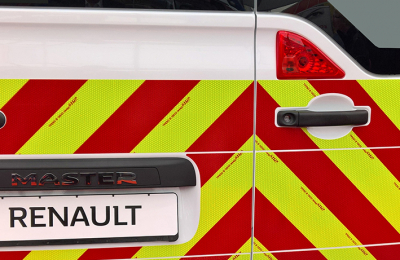

Kamera-Spezialausführung für Renault Master mit Hecktüren und geteiltem Bremslicht
Ersatz und Austausch der Original-Streuscheibe gegen CM07N-RM
Weiterverwendung der Fahrzeuglampen ▪ Hochwertige Kamera mit sensiblem Bildsensor
Selbstreinigungseffekt durch nanobeschichtetes Schutzglas
Robuste, salzbeständige Gehäusekomponenten sichern dauerhafte Einsätze auch im kommerziellen Bereich
Systemvorteile
- Ohne sichtbare Verkabelung
- Vollintegration ins Fahrzeugdesign
- Adaptierbar an Moniceiver und Navigation
- IR-Dioden für Nachtsicht
- Einblendbare Einparklinien

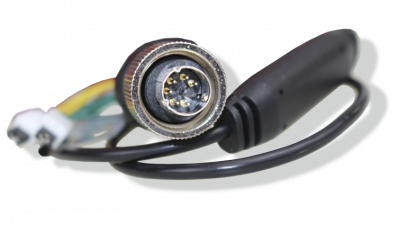

- Installationskabel mit geringem Durchmesser für Installation im Türbereich
Technische Daten
| Bezeichnung |
CM07N-RM |
| Sensortyp |
1/3" CMOS Sensor |
| Bildausgabe |
spiegelnd / umschaltbar |
| Bildauflösung |
NTSC 510x 492p / 700 TV-Linien |
| Versorgungsspannung |
12 V DC / 130 mA |
| Öffnungswinkel |
170° |
| Betriebstemperatur |
-30° C - +70° C |
| Lagertemperatur |
-40° C - +80° C |
| Gewicht |
160g |
| Schockgeprüft |
Ja |
| Schutzklasse |
IP69K |
| Zertifizierungen |
E, CE, ROHS konform |

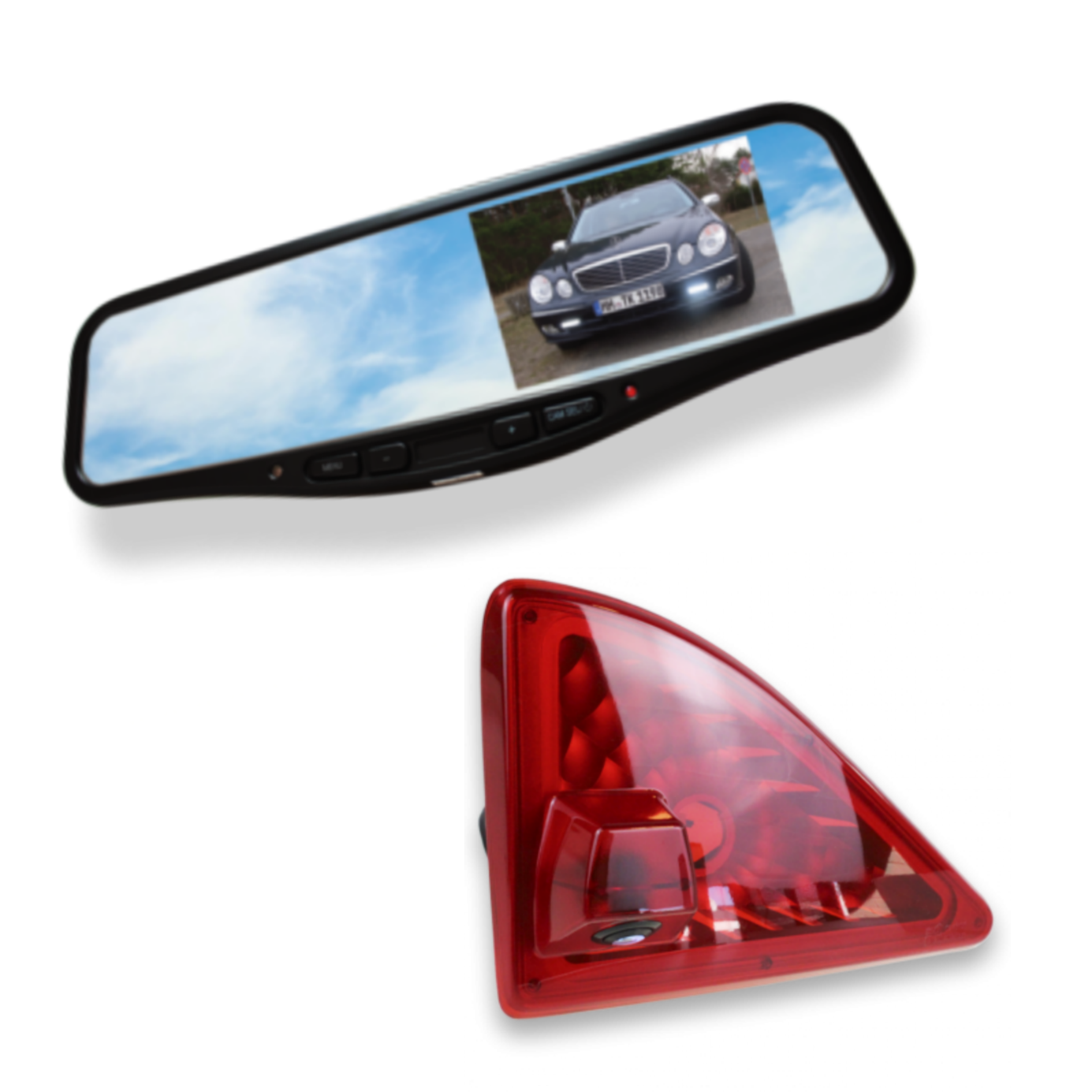

Lieferumfang
- Spiegelmonitor TFT-SP43
- Bremslichtkamera CM07N-RM

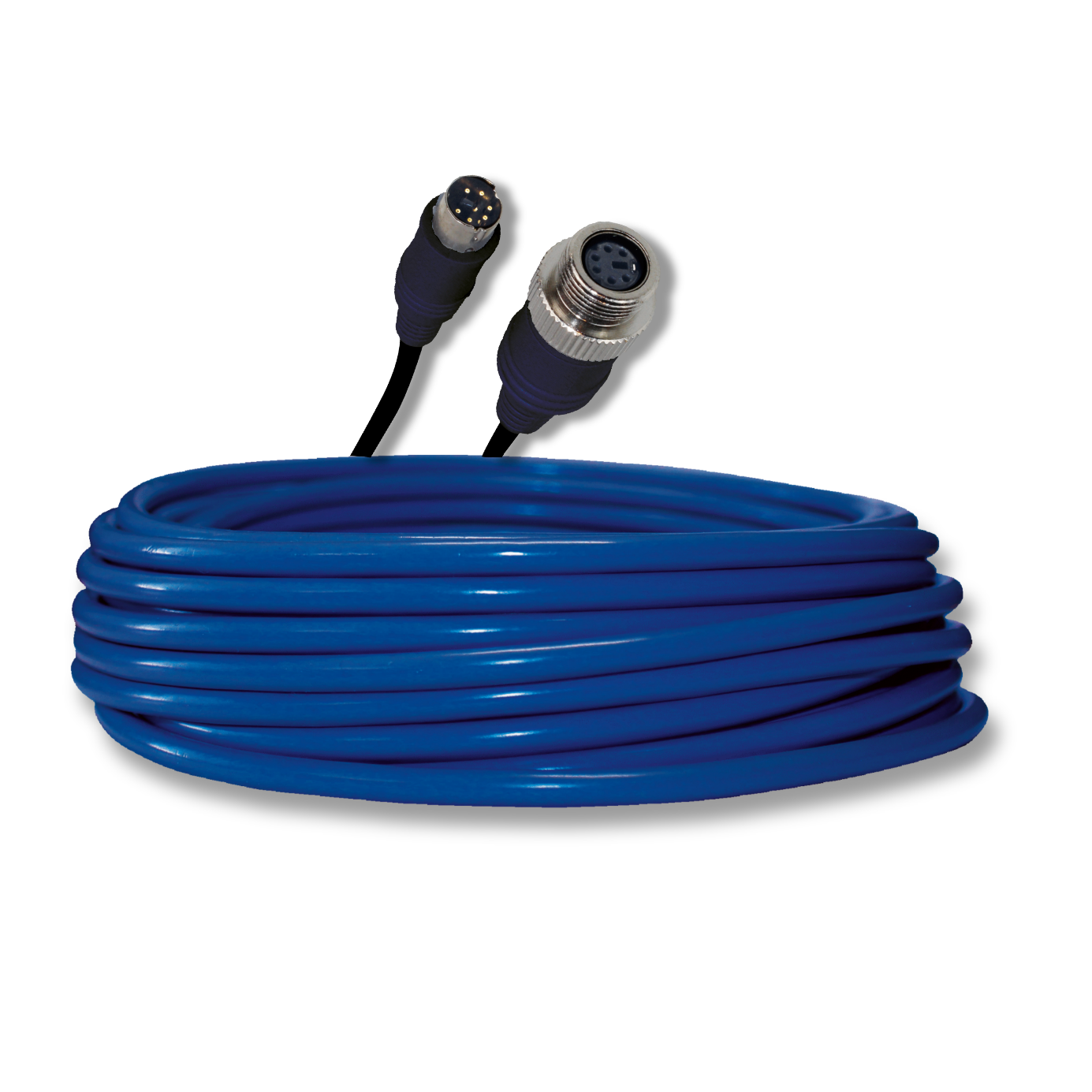

- Verbindungskabel 12m VL-6/12s

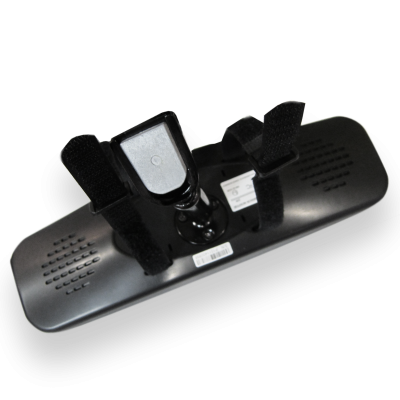

.png "Monitor von hinten")
