CA-AN-FM/DABVL8,0-Set +Alu100 ~ Dachantenne Set mit 13m Verlängerung und Abstrahlplatte für Alu-Dächer

Dachantenne Set mit Verlängerung und Aluminium-Dachplatte
Schlechter Radioempfang im Wohnmobil?
z.B beim Ducato liegt das in der Regel an der vom Wohnmobilaufbau abgeschirmten Radioantenne im rechten Außenspiegel. Unsere Marken-FM/DAB Dachantenne mit 13m Kabel und Alu-Abstrahlplatte für GFK Dächer bringt Abhilfe.

Beschreibung:

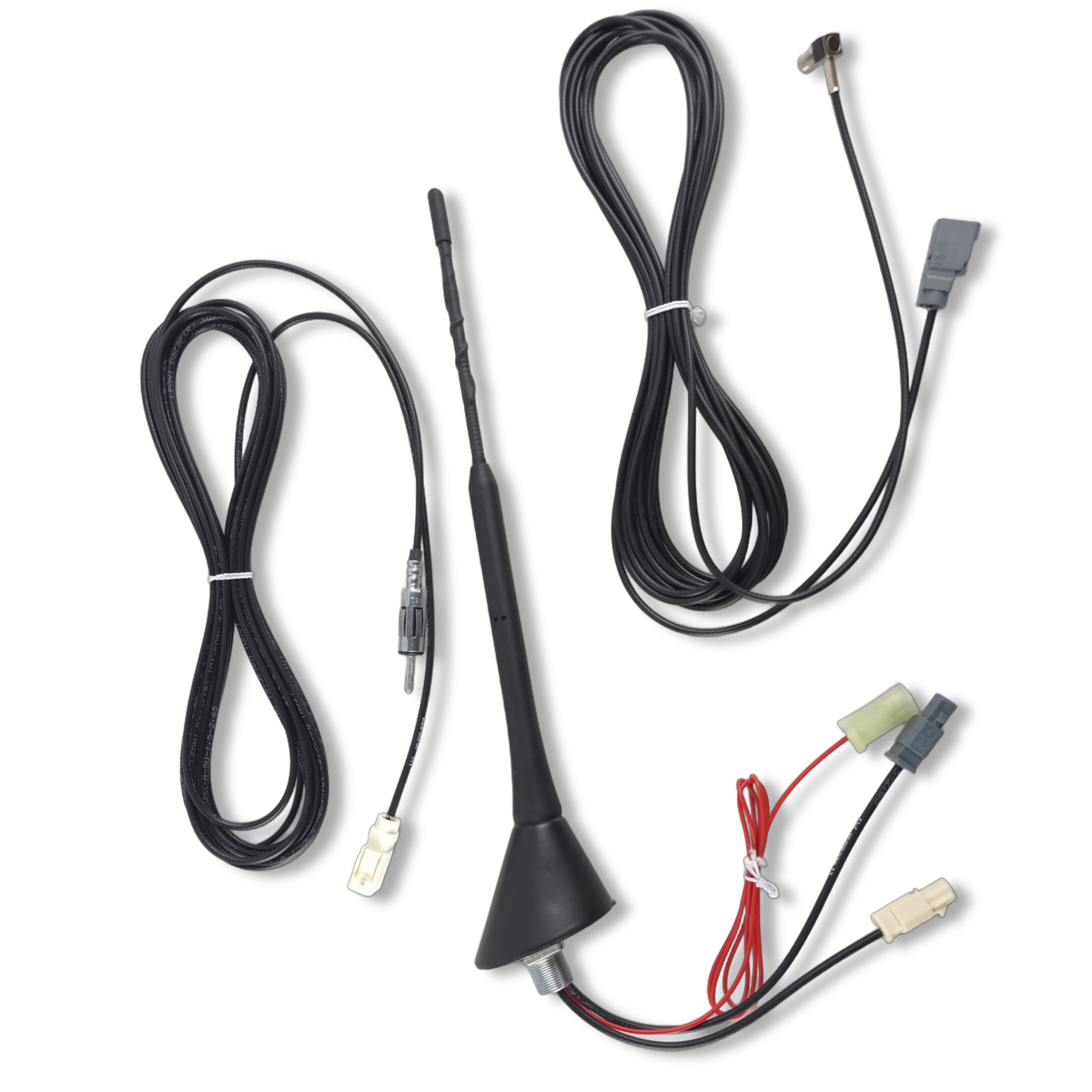

Dieses Set enthält die Aluminiumplatte mit den Maßen 250mm x 250mm und die Dachantenne CA-AN-FM/DABVL8,0-Set mit 8,0m Verlängerung. (Antenne mit 5m Kabel für FM+DAB und + 2x 8m Verlängerung = 13m Antennenkabellänge) Perfekt für die Installation auf allen ALU-Dächern von Wohnmobilen.

Technische Daten:

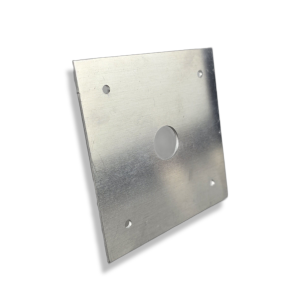

• Aluminiumplatte: 100mm x 100mm, 2mm Stärke.
• Antenne: 23cm Strahler, 5m Anschlusskabel plus 8,0m Verlängerung, Anschluss über 12V .
• Montage: Die Platte wird auf das Dach geklebt und 4-fach verschraubt, um eine sichere Masseverbindung zu gewährleisten.

Aktive Dachantenne für Reisemobile mit Alu-oder GFK-Dach

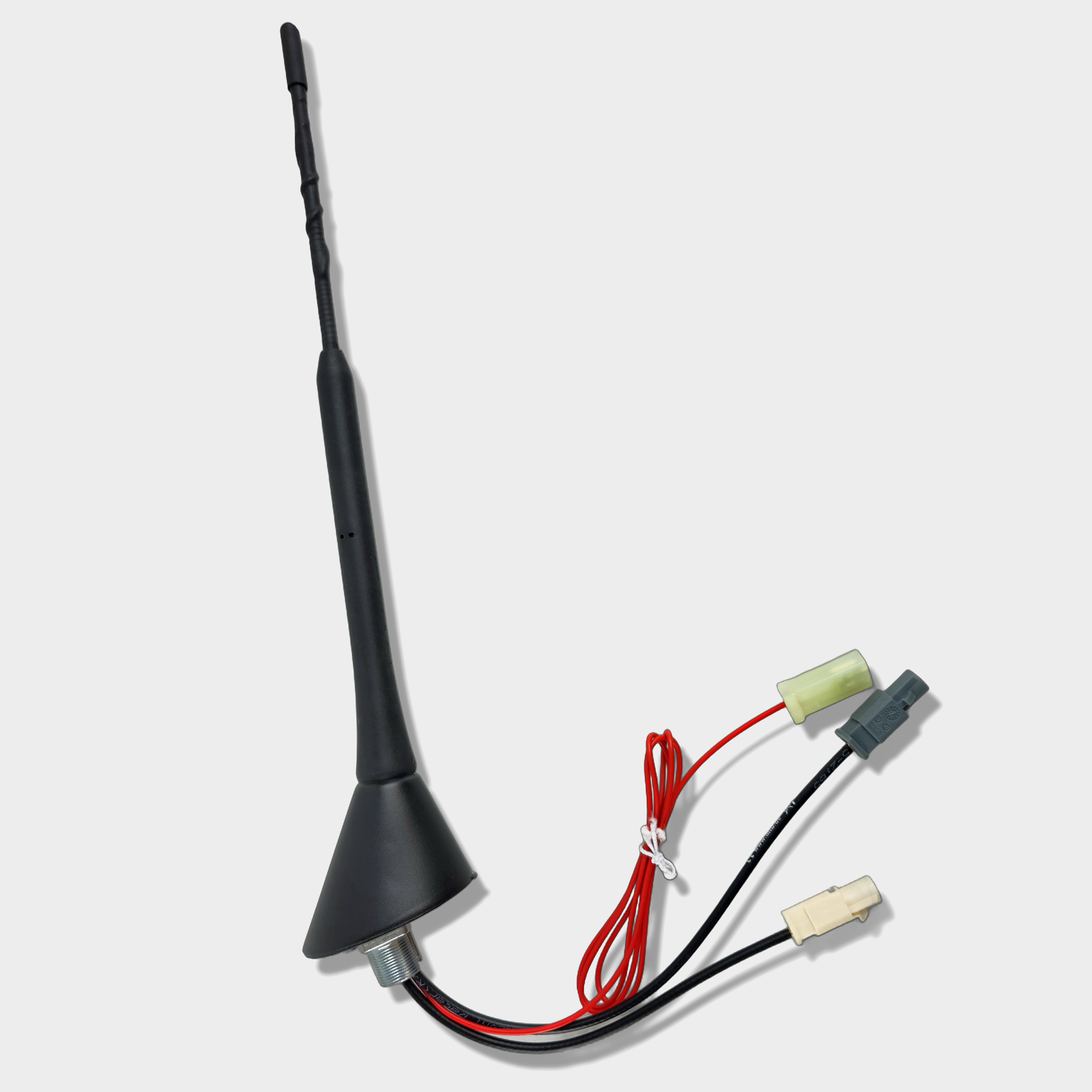

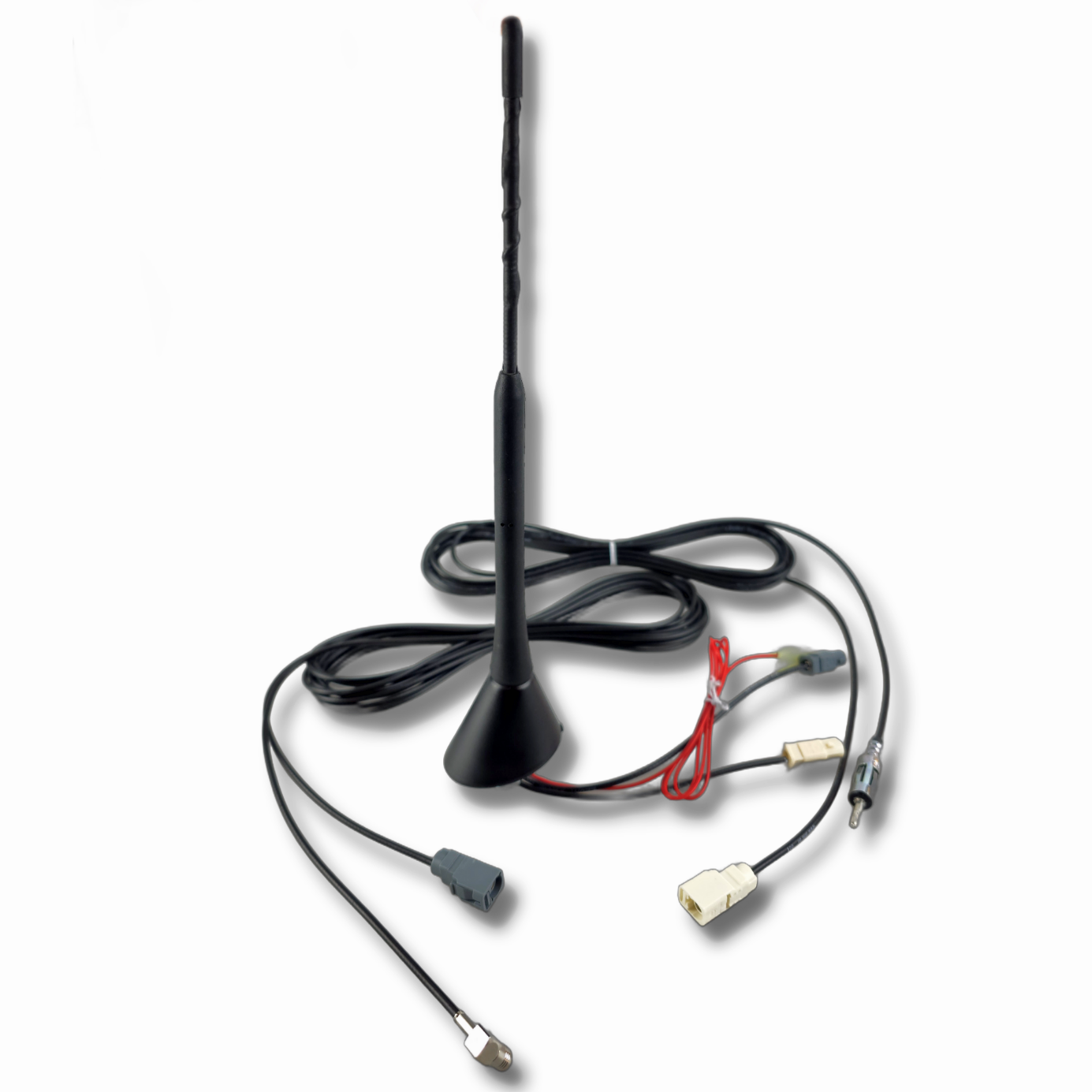

Antenne mit 23cmStrahler und 5m Anschlusskabeln Anschluss über 12V oder Phantomspeisung. 12V-Kabel in benötigter Länge muss dazu bestellt werden, sofern nicht vorhanden.
 Die Antenne muss aufeine Aluplatte montiert und auf as Dach geklebt, beim ALU-Dach zusätzlich noch geschraubt werden. Siehe unten.

Technische Erläuterung:

Die leitende Ebene verwirklicht man bei Mobilantennen mit Hilfe des Karosserieblechs (z.B.auf dem Dach) oder mit einem anderen,Gegengewicht. Das Gegengewicht muss die Ströme aufnehmen, die sonst der andere Dipol Ast aufnimmt. Im Falle des GFK- Daches sollte unter der Antenne ein ALU-Blech (mind. 25 x 25 cm)angebracht werden. Beim ALU-Dach eine etwas kleinere Aluplatte (10 x 10cm), die auf die Dachhaut geschraubt wird um eine Masseverbindung sicher zu stellen. Wichtig ist, dass die Antennenmasse mit der Aluplatte verbunden ist!

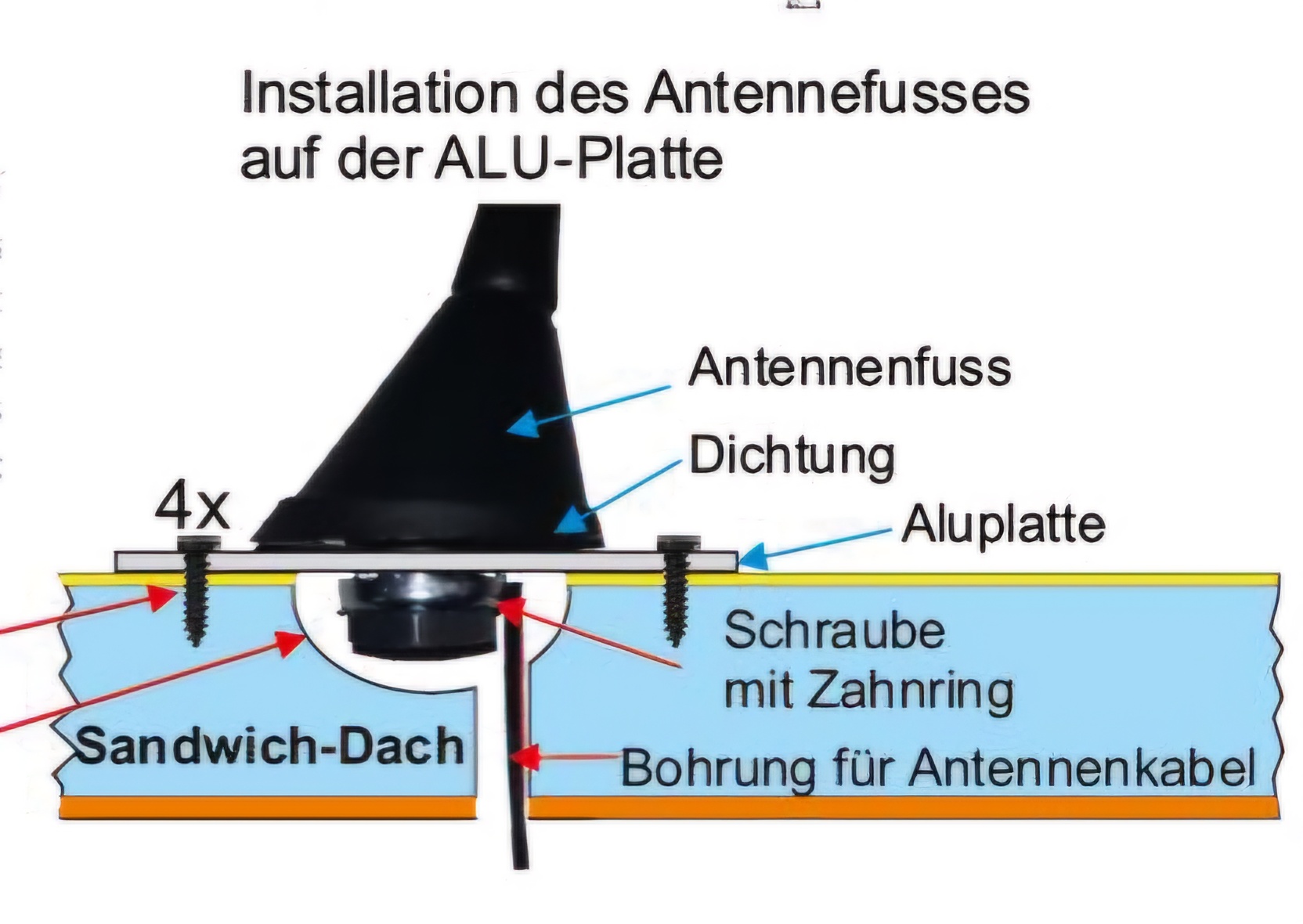

 Die 25 x25 cm Platte muss dann auf das GFK-Dach geklebt werden. Beim Aludach muss die 10 x10 cm Platte auf das ALU-Dach geklebt und 4-fach verschraubt werden um eine Masseverbindung zur Dachhaut zu gewahrleisten.

Vorher muss das Dach im Bereich der Mutter etwas ausgefräst werden.

Zur Installation benötigen Sie also weiteres Material.

a) eine Aluplatte, auf der die Antenne fest verschraubt werden kann. Für GFK= 25 x 25 cm,für ALU = 10 x 10 cm.

b) wenn das Radio keine Phantomspannung ausgibt, 1 2V Litze bis zum Zündungsplus.

c)wenn 5m Antennenkabeln nicht ausreicht, ein Verlängerung -Set.

Lieferumfang:

• Antenne
• Anschluss

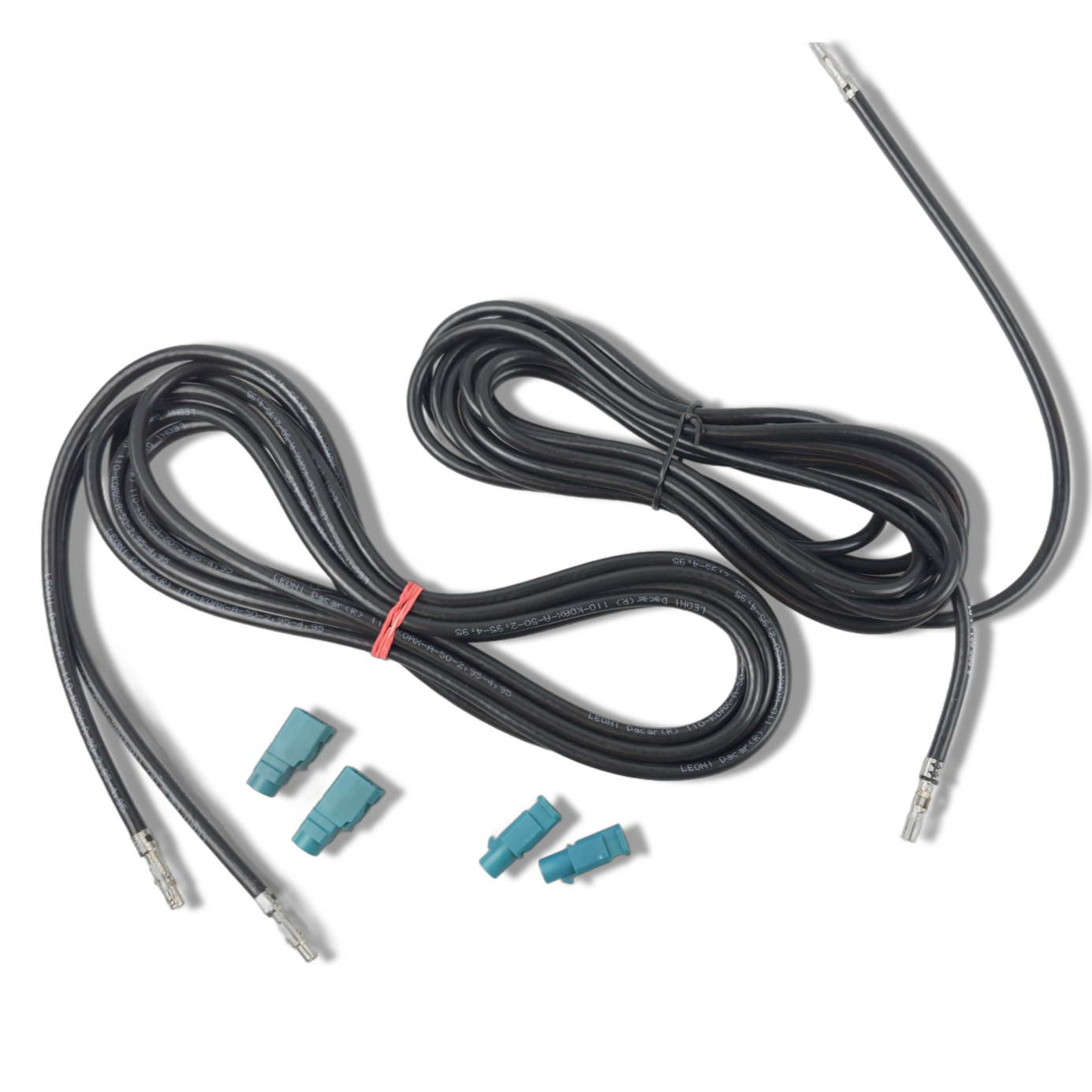

• Verlänegrungskabel (13m x 2)

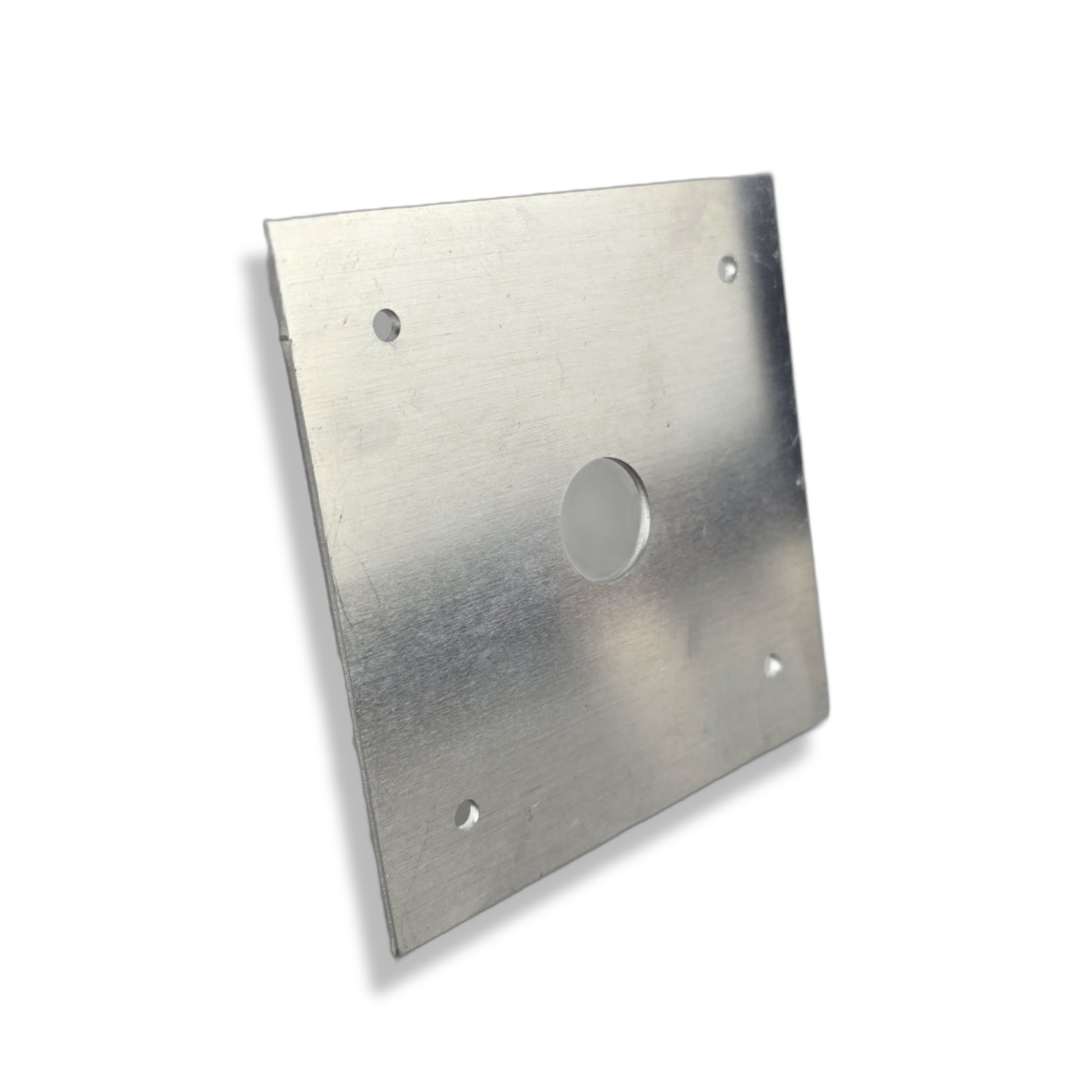

• Aluplatte(10cm x 10cm) mit Schrauben
